浅谈局域网内通信：原理、协议与实现

2025年08月01日 683 字大概 3 分钟

浅谈局域网内通信：原理、协议与实现

1. 局域网通信体系架构

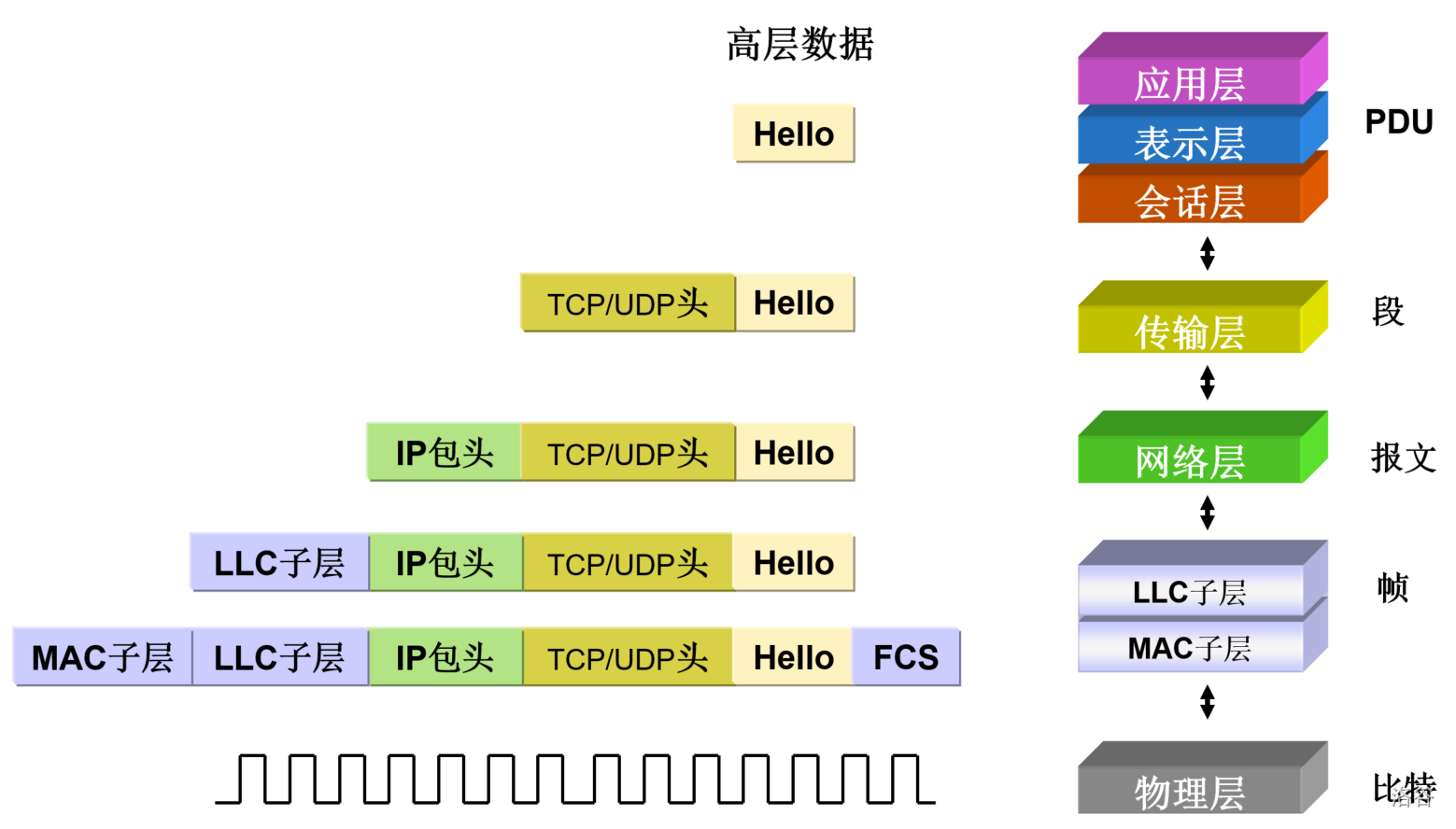

1.1 OSI模型在局域网中的映射

局域网通信主要涉及以下四层：

物理层： IEEE 802.3标准（有线）/802.11（无线）
数据链路层：以太网帧结构/ MAC 寻址
网络层： IP 协议( IPv4 / IPv6 ) / ARP / ICMP
传输层： TCP / UDP 协议

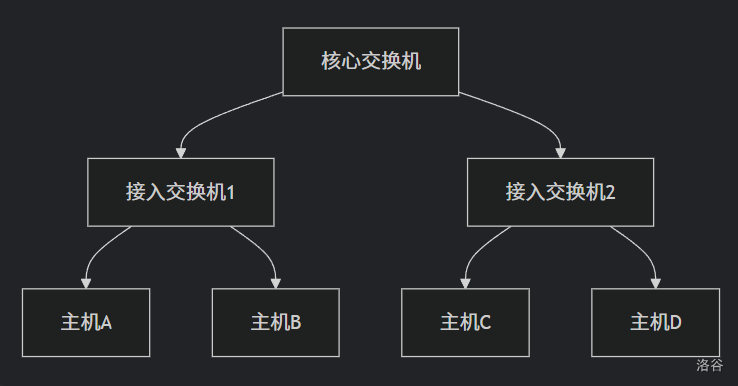

1.2 典型局域网拓扑

2. 关键通信协议剖析

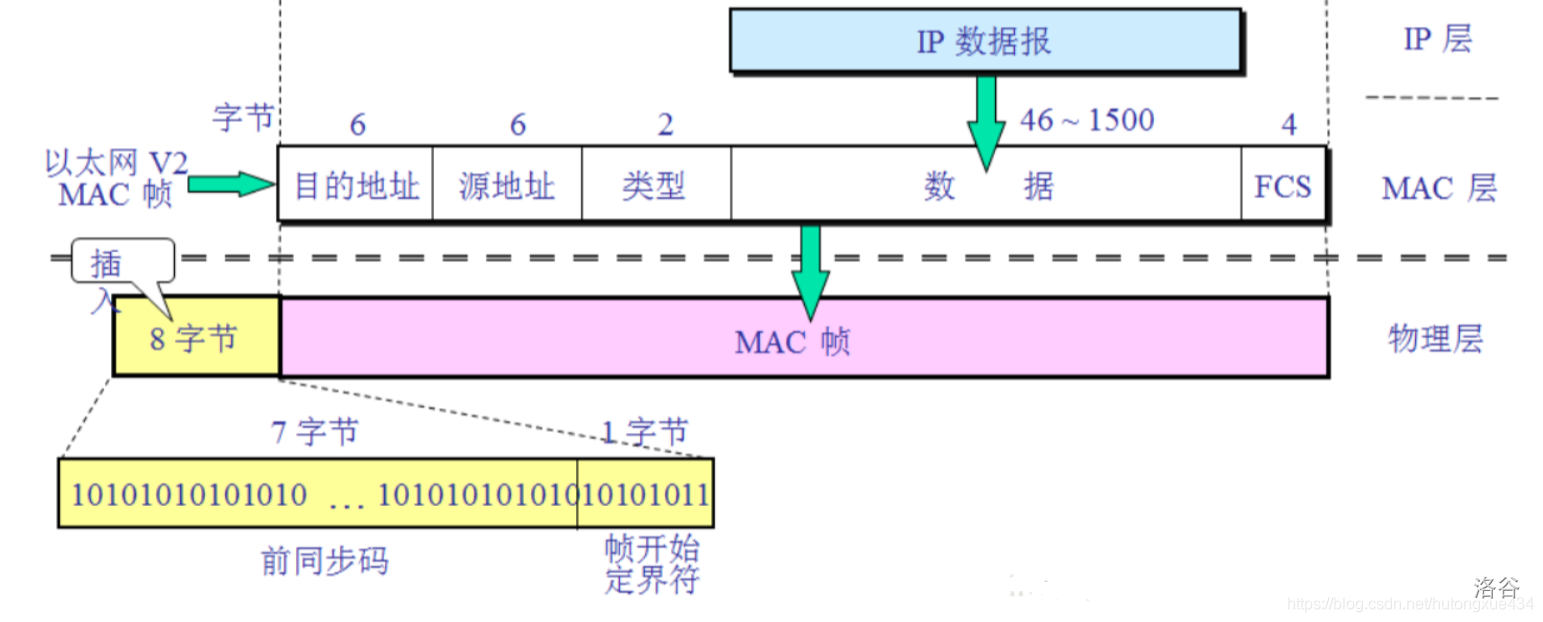

2.1 以太网帧结构

字段说明：

前导码(7字节)：时钟同步
SFD (1字节)：帧起始定界符
MAC 地址(各6字节)：全局唯一硬件标识
类型字段： 0x0800 表示 IPv4 ，0x0806 表示 ARP
数据段(46-1500字节)： MTU 限制
FCS(4字节)： CRC 校验

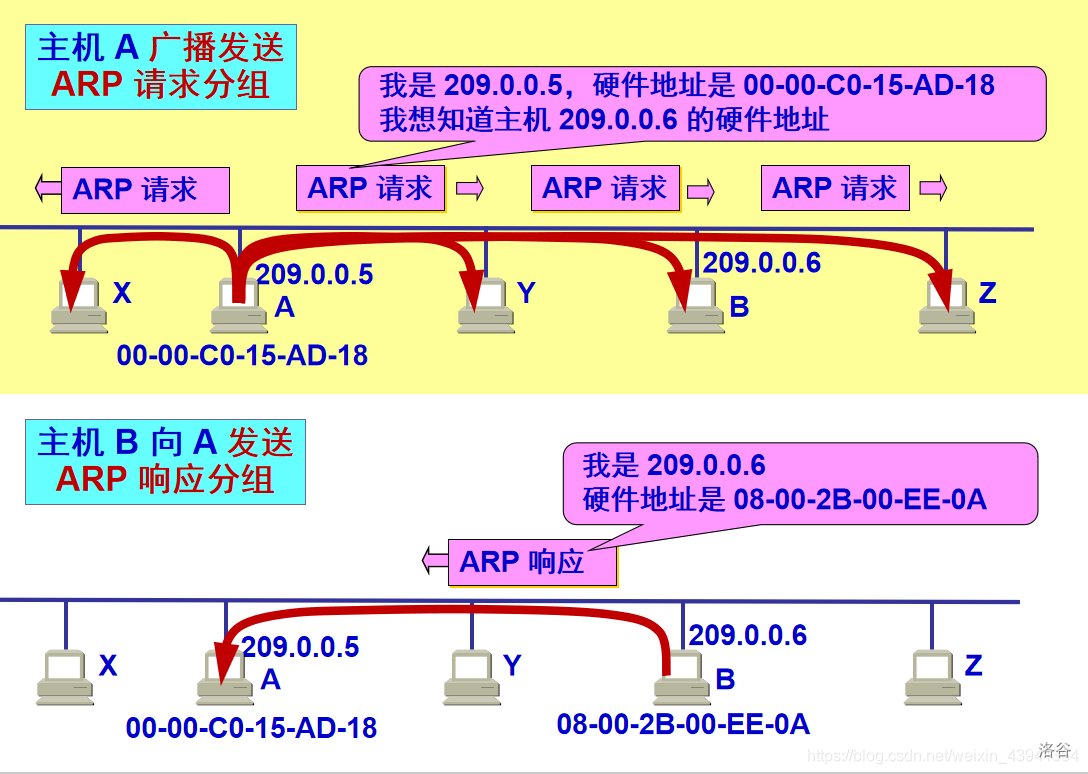

2.2 ARP 协议工作流程

数学表达： ARP 缓存更新算法

def update_arp_cache(ip, mac):
    if ip not in cache or cache[ip].timestamp < current_time - timeout:
        cache[ip] = ARPEntry(mac, current_time)
        return True
    return False

3. 通信过程实例分析

3.1 同子网通信流程

以主机 A (192.168.1.2)向主机 B (192.168.1.3)发送数据为例：

路由判断：通过子网掩码计算确认目标在同一子网
ARP 查询：若缓存无记录则发送ARP请求

帧封装：

struct eth_frame {
    uint8_t dst_mac[6] = {0x00,0x1C,0x42,...}; // B 的 MAC
    uint8_t src_mac[6] = {0x00,0x0A,0xE6,...}; // A 的 MAC
    uint16_t eth_type = 0x0800; // IPv4
    uint8_t payload[1500]; // IP 数据包
    uint32_t fcs; // 校验和
};

物理传输：通过交换机 MAC 地址表转发

3.2 跨子网通信差异

当目标位于不同子网时：

数据帧目标 MAC 改为网关路由器
路由器执行三层转发
需要额外的路由协议（如 OSPF ）

4. 性能优化与安全

4.1 优化策略

技术	原理	收益
VLAN	逻辑隔离广播域	减少30-50%无用流量
QoS	优先级队列	延迟敏感应用时延降低40%
Jumbo Frame	增大 MTU 至9000字节	吞吐量提升15-20%

4.2 安全机制

端口安全：限制交换机端口 MAC 数量
802.1X 认证：基于端口的网络访问控制
ARP 防护：动态 ARP 检测 (DAI) 技术

5. 结论

局域网通信作为现代网络基础设施的核心组件，其协议栈设计体现了分层解耦的经典工程思想。随着 IoT 和 5G 技术的发展，传统局域网正向着更低延迟、更高安全性的方向演进，软件定义网络 (SDN) 等新架构将进一步改变局域网的实现方式。

参考文献

0IEEE 802.3-2018 Ethernet Standard
RFC 826 - Address Resolution Protocol
《计算机网络：自顶向下方法》(第7版), James Kurose
Cisco LAN Switching Fundamentals, David Barnes
